一、概述

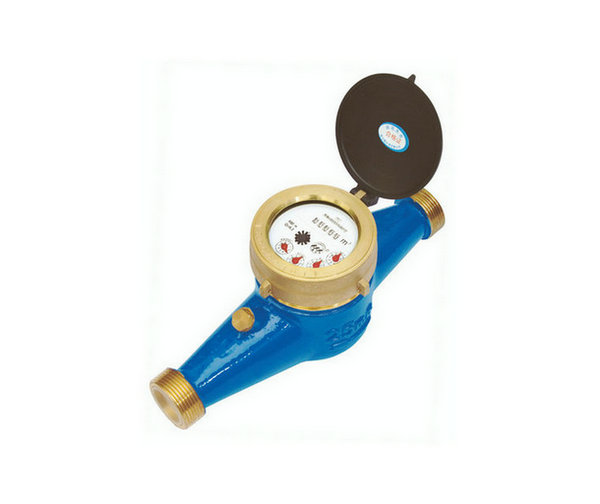

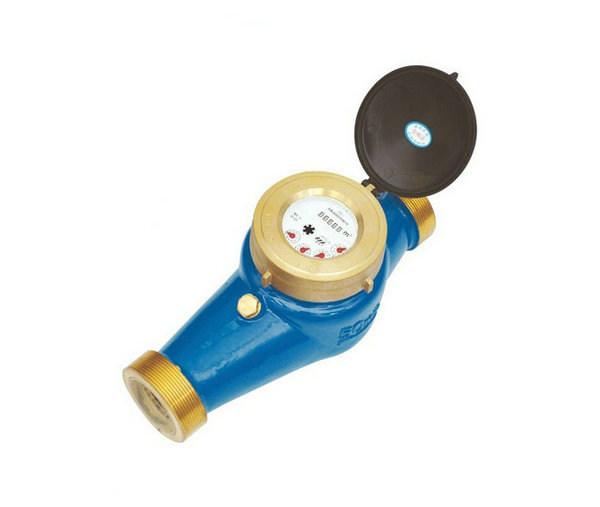

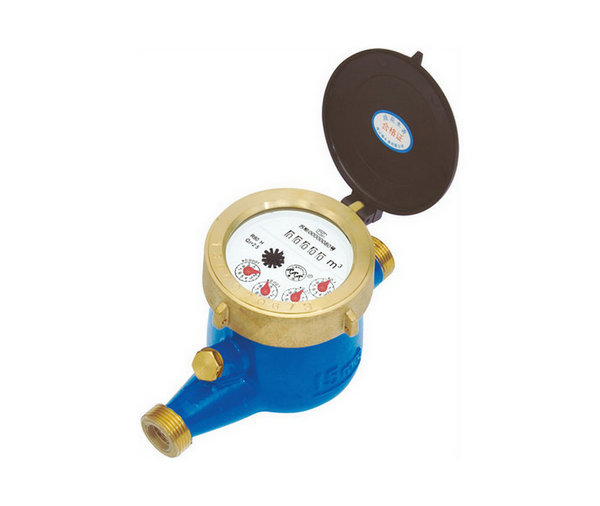

本系列水表采用磁耦合傳動，計數器與被測水完全隔絕，保證水表表面干凈清晰，讀數更方便。本水表還具有防外加磁場干擾，性能穩定可靠與使用壽命長等特點（另有小機芯的產品可供選擇）。
二、技術參數
溫度等級：冷水表：T30；熱水表：T30/T90
壓力等級：MAP10
壓力損失等級：Δp63
上游流場敏感度等級：U10
下游流場敏感度等級：D5
三、流量參數
公稱口徑 | Q3/Q1 | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 最小讀數 | 最大讀數 |
mm | m3/h | m3 | |||||
15 | 80 | 3.1 | 2.5 | 0.050 | 0.031 | 0.00005 | 99,999 |
20 | 80 | 5 | 4 | 0.080 | 0.050 | 0.00005 | 99,999 |
25 | 80 | 7.9 | 6.3 | 0.126 | 0.079 | 0.00005 | 99,999 |
32 | 80 | 12.5 | 10 | 0.200 | 0.125 | 0.00005 | 99,999 |
40 | 80 | 20 | 16 | 0.320 | 0.200 | 0.00005 | 99,999 |
50 | 80 | 31 | 25 | 0.500 | 0.313 | 0.00005 | 99,999 |

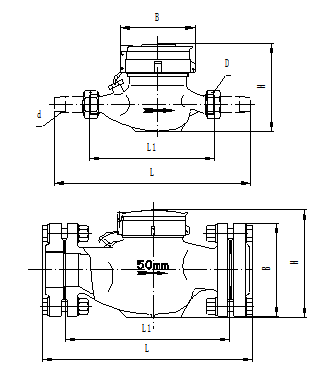

四、外形尺寸
公稱口徑 | 長L1 | 長L | 寬B | 高H | 連接螺紋 | |
mm | D | d | ||||
15 | 165 | 259 | 99 | 109 | G3/4B | R1/2 |
20 | 190 | 294 | 99 | 109 | G1B | R3/4 |
25 | 260 | 380 | 104 | 119 | G11/4B | R1 |
32 | 260 | 384 | 104 | 119 | G11/2B | R11/4 |
40 | 300 | 428 | 125 | 156 | G2B | R11/2 |
50 | 300 | 446 | 125 | 156 | G21/2B | R2 |
50(鐵殼) | 280 | 360 | 165 (法蘭外徑) | 181 | 法蘭連接8-M16 | |
