電子遠傳水表（可拆）

所屬分類：遠傳水表
點擊次數：
發布日期：2019/05/10
在線詢價

詳細介紹

一、概述

本產品由水平螺翼基表、光電表的計數部件、表罩組件、金屬軟管組件等組成，該產品既有供人工抄讀的字輪，也有供電子抄讀的接口，在電子抄讀時，通過安裝在字輪兩側的紅外收發對管檢測字輪的位置得出對應于水量的信號，再通過后續系統可實現水表的遠程抄讀及數據管理。

該產品適用于冷水或熱水的計量，對污水及有腐蝕性的液體不能使用。指示機構采用磁耦合傳動結構，具備防磁干擾功能；在不拆卸水表的情況下，該表的計量機構可以取出進行維護，具有維修方便、讀數直觀、清晰等特點。

本產品符合CJ/T224-2012《電子遠傳水表》標準，具有以下特點：

- 計數機構單獨密封，表盤讀數不受水質影響，讀數永久清晰；

- 水表平時工作無需電源，無功耗，抄表時瞬間供電即可；

- 電子讀數與基表讀數無累計誤差；

- 遠程抄表讀取的是實時水表數值，無需初始化。

二、技術參數

溫度等級：冷水表：T30 熱水表：T30/90

壓力等級： MAP10或MAP16

壓力損失等級：Δp63

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數	最大讀數
mm	m³/h				m³
40	31.3	25	2.0	0.5	0.0005	999，999
50	31.3	25	2.0	0.5	0.0005	999，999
65	50	40	3.2	0.8	0.0005	999，999
80	78.8	63	5.2	1.3	0.002	999，999
100	125	100	8.0	2.0	0.002	999，999
125	200	160	12.8	3.2	0.002	999，999
150	312.5	250	20	5.0	0.002	999，999
200	500	400	32	8.0	0.002	999，999
250	787.5	630	50.4	12.6	0.002	999，999
300	1250	1000	80	20	0.02	9，999，999

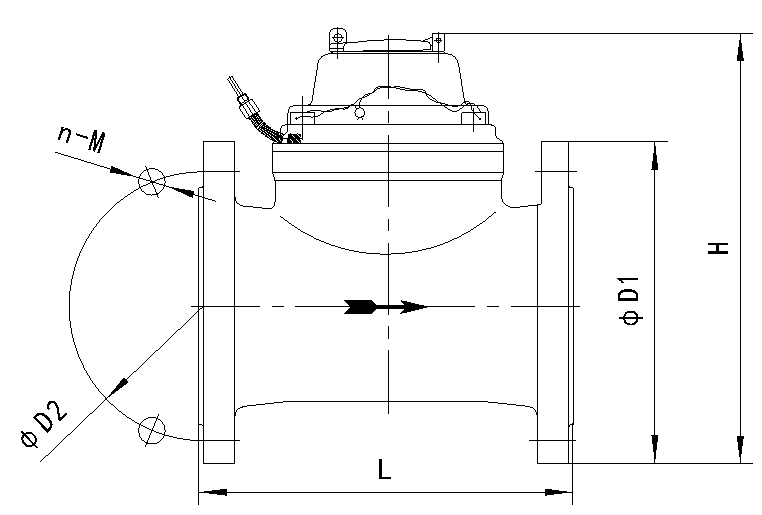

四、外形尺寸


規格型號	長L		高H	連接法蘭GB/T17241.6-1998
mm	mm			法蘭外徑D1	螺栓孔中心直徑D2	連接螺栓n-M
LXLC-40/FG	200	211		150	110	4-M16
LXLC-50/FG	200	218		165	125	4-M16
LXLC-65/FG	200	228		185	145	4-M16
LXLC-80/FG	225	285		200	160	8-M16
LXLC-100/FG	250	295		220	180	8-M16
LXLC-125/FG	250	305		250	210	8-M16
LXLC-150/FG	300	325		285	240	8-M20
LXLC-200/FG	350	352		340	295	8-M20
LXLC-200/FG	350	352		340	295	12-M20(MAP16)
LXLC-250/FG	400	457		395	350	12-M20
LXLC-250/FG	400	457		405	355	12-M24(MAP16)
LXLC-300/FG	500	485		445	400	12-M20
LXLC-300/FG	500	485		460	410	12-M24(MAP16)
