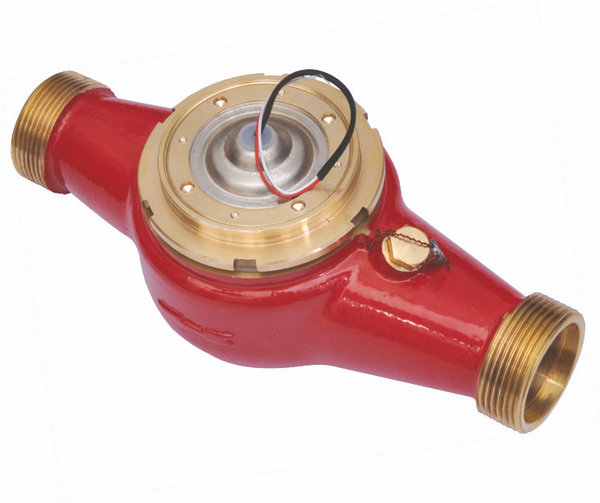

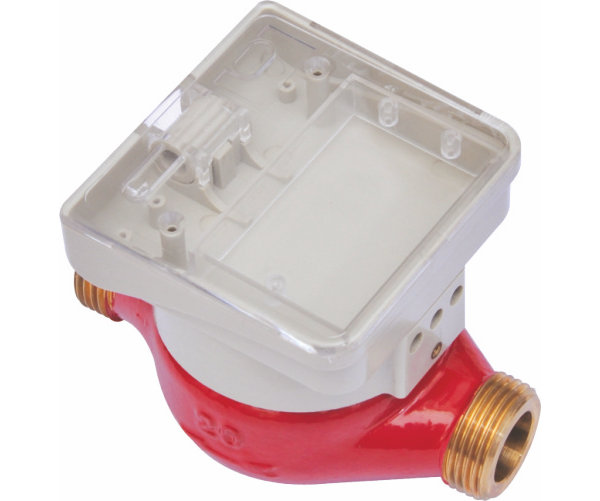

一、概述

流量傳感器是用于熱交換回路中產生載熱液體的流量信號的部件，該信號是載熱液體體積或質量的函數。它是熱量表的重要組成部件。該產品結構先進可靠，計量準確，產品的零部件均選用耐熱、耐磨損的材料，經久耐用。產品符合CJ128-2007《熱量表》標準。

本流量傳感器的工作原理是通過水流推動葉輪旋轉，葉輪上的磁鋼不斷對韋根施加極性不同的磁場，從而在韋根的感應線圈周期性地感生出正負電脈沖信號。

二、技術參數

水溫：4℃～95℃

壓力等級：MAP16

壓力損失等級：Δp25

環境類別： A

三、流量參數

公稱口徑	計量等級	檢定流量點m³/h				脈沖當量（脈沖/升）
mm	計量等級	q_s	q_p	0.1q_p	q_min	q_s	q_p	0.1q_p	q_min
15	2級	3.0	1.5	0.15	0.03	32	32	32	32
20	2級	5.0	2.5	0.25	0.05	25	25	25	25
25	2級	7.0	3.5	0.35	0.07	18	18	18	18
25	2級	5.0	2.5	0.25	0.05	25	25	25	25
32	2級	12	6	0.6	0.12	10	10	10	10
40		20	10	1.0	0.2	6	6	6	6
50		30	15	1.5	0.3	3.5	3.5	3.5	3.5

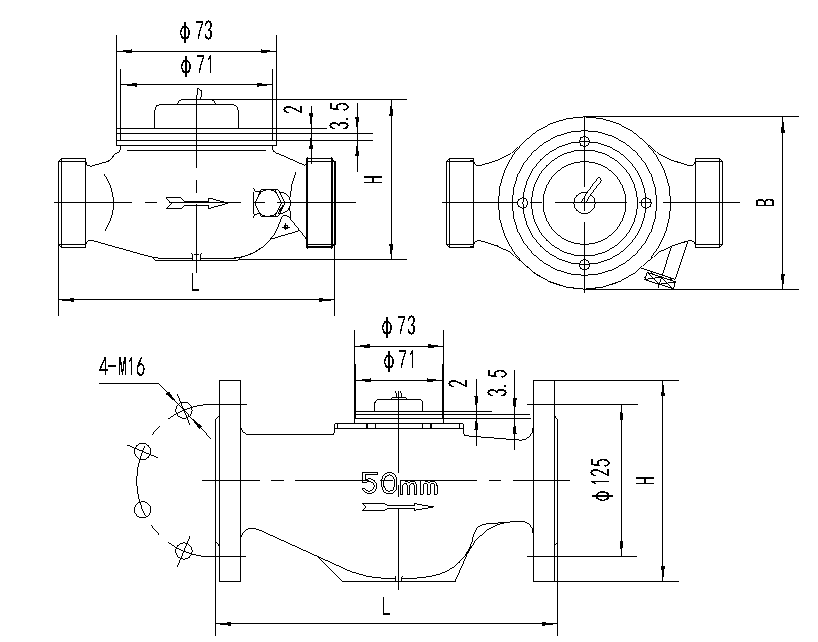

四、外形尺寸


公稱口徑	長L	寬B	高H	連接螺紋
mm				D	d
15	130	78	76	G3/4B	R1/2
20	130	82	76	G1B	R3/4
25	130	83	76	G1 1/4B	R1
32	230	103	99	G1 1/2B	R1 1/4
40	200	112	103	G2B	R1 1/2
40	200	114	104	G2B	R1 1/2
50	245	124	128	G2 1/2B	R2
50	280	165	165 (法蘭外徑)	法蘭連接8-M16
