一、概述

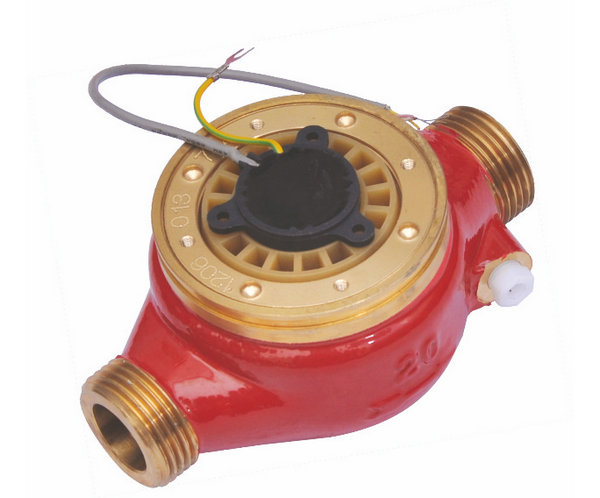

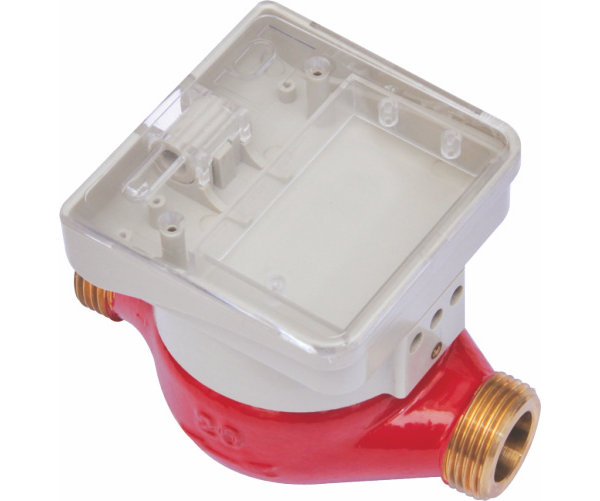

無磁流量傳感器是安裝在熱交換系統中，用于采集水流量并發出流量信號的部件，它是熱量表的重要組成部份。該產品結構先進可靠、計量準確；無磁工作方式、抗干擾及防污染能力強。產品的零部件均選用耐熱、耐磨損的材料，機械強度高，經久耐用。產品有無閥、有閥、有模塊、無模塊供用戶選擇。產品符合CJ128-2007《熱量表》標準。
本流量傳感器的工作原理是通過水流推動葉輪旋轉，葉輪上特殊金屬片旋轉到電感下方時信號發生變化（阻尼振蕩原理），經模塊處理后輸出高電平，否則輸出低電平。
二、技術參數
水溫：4℃～95℃
壓力等級：MAP16
壓力損失等級：Δp25
環境類別： A
三、流量參數
公稱口徑 | 計量等級 | 檢定流量點m3/h | 脈沖當量（脈沖/升） | ||||||
mm | qs | qp | 0.1qp | qmin | qs | qp | 0.1qp | qmin | |
15 | 2級 | 3.0 | 1.5 | 0.15 | 0.03 | 32 | 32 | 32 | 32 |
20 | 5.0 | 2.5 | 0.25 | 0.05 | 25 | 25 | 25 | 25 | |
25 | 2級 | 7.0 | 3.5 | 0.35 | 0.07 | 18 | 18 | 18 | 18 |
5.0 | 2.5 | 0.25 | 0.05 | 25 | 25 | 25 | 25 | ||
32 | 2級 | 12 | 6 | 0.6 | 0.12 | 9 | 9 | 9 | 9 |
40 | 20 | 10 | 1.0 | 0.2 | 6 | 6 | 6 | 6 | |
50 | 30 | 15 | 1.5 | 0.3 | 3.5 | 3.5 | 3.5 | 3.5 | |

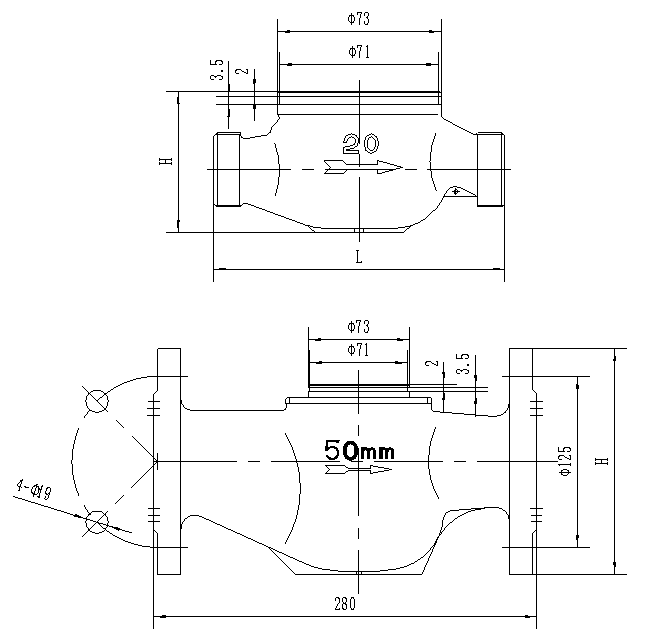

四、外形尺寸
公稱口徑 | 長L | 寬B | 高H | 連接螺紋 | |
mm | D | d | |||
15 | 110/130 | 78 | 63 | G3/4B | R1/2 |
20 | 130 | 82 | 63 | G1B | R3/4 |
25 | 130/160 | 83 | 62 | G1 1/4B | R1 |
32 | 180/230 | 102 | 85 | G1 1/2B | R1 1/4 |
40 | 200 | 112 | 91 | G2B | R1 1/2 |
50 | 245 | 124 | 116 | G2 1/2B | R2 |
270/280 | 165 | 165 (法蘭外徑) | 法蘭連接8-M16 | ||
